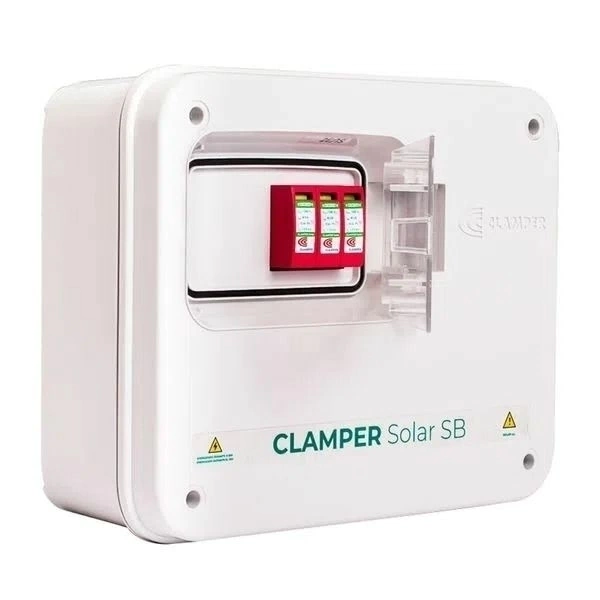

A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.
ESPECIFICAÇÕES:
- • Nº de entradas CC: 2
- • N° de saídas CC: 1
- • Tensão máxima de operação (Uc): 1040 Vdc
- • Corrente máxima por entrada (Isc): 20A
DPS:
- • Classe de proteção: II
- • Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- • Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
- • Nível de proteção (Up): 5kV
- • Tempo de resposta típico:<25ns
- • Tensão máxima de operação continua (Ucpv): 1040Vdc
- • Corrente de descarga nominal @ 8/20 µs (In): 18kA
- • Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
- • Corrente de descarga total @ 8/20 µs (Itotal): 40kA
- • Grau de proteção: IP20
SECCIONADORA:
- • Norma aplicável: IEC 60947-3
- • Número de pólos: 2
- • Corrente máxima (Voc) = 1000V | 50A
- • Tensão nominal de isolamento (Ui): 1000Vdc
- • Tensão nominal de pulso (Uimp): 8kV
- • Grau de proteção: IP20
CARACTERÍSTICAS DA CAIXA:
- • Grau de proteção: IP65
- • Material: Policarbonato com proteção UV
- • Dimensões externas (C x A x P) 308,3mm X 253,3mm X 112,5mm
- • Peso: aprox. 1,8Kg
